金聯宇硅橡膠電纜耐高溫、防腐、耐油扁平電纜是什么？

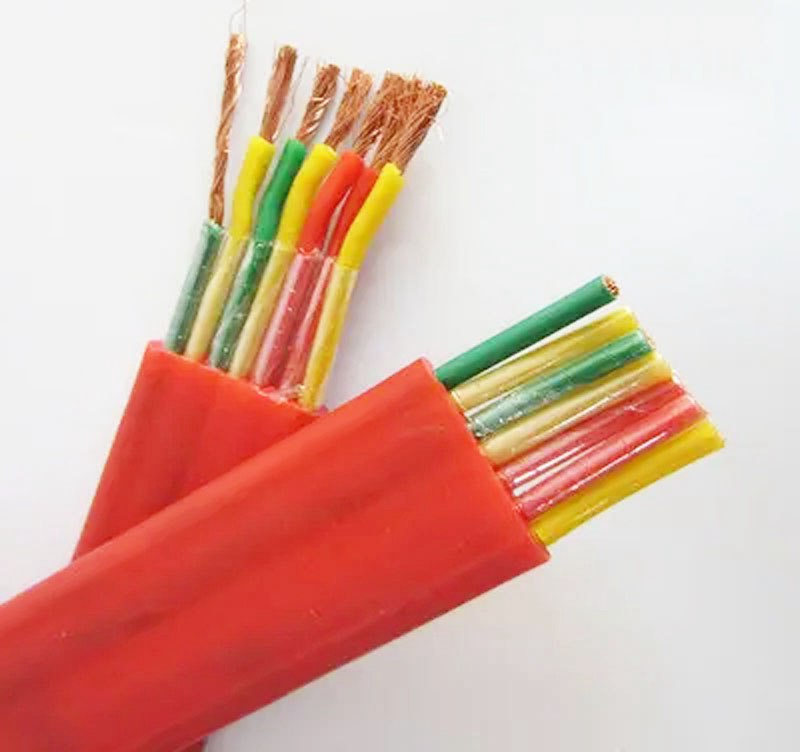

YGZB YGGP1B硅橡膠絕緣耐高溫、防腐、耐油扁平電纜
| 硅橡膠絕緣耐高溫、防腐、耐油扁平電纜 |
| 用處：本產品適用于發電、化工、冶金港口以及礦山等惡劣環境作移動電器設備之間銜接。 |
電纜主要性能：
電纜額外作業電壓溝通U0/U為450/750V及以下。
電纜運用環境溫度為-60～180℃。
電纜zui小曲折半徑為電纜小邊長度的10倍 |
硅橡膠絕緣耐高溫、防腐、耐油扁平電纜 |
| 截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
| Romax(Ω/km) |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.554 |
0.386 |
0.272 |
0.206 |
0.161 |
0.129 |
0.106 |
0.0801 |
各截面絕緣線芯20℃絕緣電阻zui小值（Rimin）如下：
| 截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70～95 |
120～185 |
240 |
Rimin
（MΩ km） |
1.10 |
1.00 |
1.00 |
0.90 |
0.70 |
0.60 |
0.56 |
0.46 |
0.44 |
0.38 |
0.37 |
0.32 |
0.29 |
0.28 |
制品電纜芯之間飽嘗溝通50Hz、2.5Kv實驗電壓效果5min不擊穿。
絕緣及護套zui小抗張強度5.0N/mm2，zui小開裂伸長率150％；在（200±2）℃10×24h老化后zui小抗張力強度4.0N/mm2；zui小開裂伸長率120％；在（200±2）℃機械應力0.20N/mm2 下15min載荷下的熱延伸伸長率zui大值175％，冷卻后伸長率的zui大值25％。
|
| |
| 類型及稱號：見表1 |
| 類型 |
額外電壓 |
稱號 |
| YGGB |
450/750 |
硅橡膠絕緣高溫、防腐、耐油扁平電纜 |
| YGGB-P1 |
450/750 |
硅橡膠絕緣和護套鍍錫銅絲總屏蔽高溫、防腐、耐油扁平電纜 |
| YGVFB |
450/750 |
硅橡膠絕緣丁腈護套高溫、防腐、耐油扁平電纜 |
| YGGP1B |
450/750 |
硅橡膠絕緣和護套鍍錫銅絲織造分相屏蔽扁平電纜 |
| YGZB |
450/750 |
中型硅橡膠絕緣高溫、防腐、耐油扁平電纜 |
| YGVFZB |
450/750 |
中型硅橡膠絕緣丁腈護套高溫、防腐、耐油扁平電纜 |
| YGCB |
600/1000 |
重型硅橡膠絕緣和護套鍍錫銅絲屏蔽高溫、防腐、耐油扁平電纜 |
| YGVFCB |
600/1000 |
重型硅橡膠絕緣丁腈護套高溫、防腐、耐油扁平電纜 |
| YFGCB |
600/1000 |
重型氟塑料絕緣硅橡膠絕緣高溫、防腐、耐油扁平電纜 |
| YVFGBR |
450/750 |
丁腈絕緣硅橡膠護套扁平軟電纜 |
| YVFGP1BR |
450/750 |
丁腈絕緣硅橡膠護套鍍錫銅絲織造分相屏扁平軟電纜 |
|
| 標準：見表二 |
| 硅橡膠YGCB-VFR YGCB-HF46RP扁平電纜 |
類型 |
額外電壓（U0/U）（V） |
芯數 |
標稱截面（mm2) |
| YGZB、YGVFZB |
450/750 |
2、3、4、5、7、 |
0.75-2.5 |
| YGCB、YGVFCB、YFGCB |
600/1000 |
2、3、4、5 |
4-240 |
| YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP |
450/750 |
2-28 |
0.75-150 |
|
|
