一、電機功率與配線直徑核算
首先要核算100KW負荷的線電流。
關于三相平衡電路而言，三相電路功率的核算公式是：P=1.732IUcosφ。
由三相電路功率公式可推出：
線電流公式：I=P/1.732Ucosφ
式中：P為電路功率，U為線電壓，三相是380V，cosφ是理性負載功率要素，一般歸納取0.8你的100KW負載的線電流：
I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A
還要依據負載的性質和數量批改電流值。
假如負載中大電機機多，因為電機的發動電流很大，是作業電流的4到7倍，所以還要考慮電機的發動電流，但發動電流的時刻不是很長，一般在挑選導線時只按1.3到1.7的系數考慮。
若取1.5，那么電流便是285A。假如60KW負載中數量多，咱們不是一起運用，能夠取運用系數為0.5到0.8，這兒取0.8，電流就為228A。就能夠按這個電流挑選導線、空開、接觸器、熱繼電器等設備。所以核算電流的過程是不能省掉。

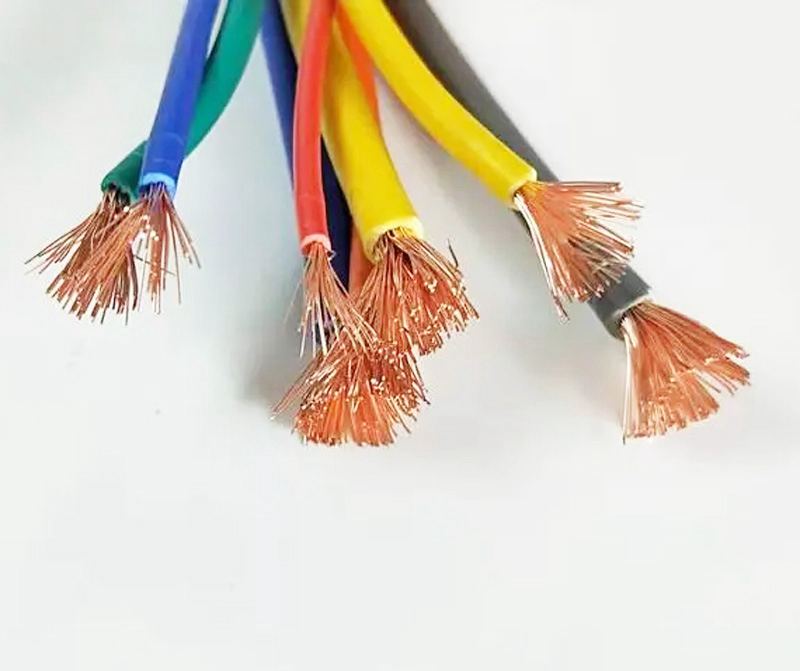

導線挑選：
依據某電線廠家的電線答應載流量表，選用50平方的銅芯橡皮電線，或許選70平方的銅芯塑料電線。
變壓器挑選：
變壓器挑選也有許多條件，這兒就簡略的用總?cè)萘砍怨β室卦偃≌?。S=P/cosφ=100/0.8=125KVA
挑選大于125KVA的變壓器就能夠了。
50平方的銅芯電纜能接受多少電流也要看敷設辦法和環境溫度，還有電纜的結構類型等要素。
50平方10/35KV交聯聚乙烯絕緣電纜長時間答應載流量空氣敷設長時間答應載流量
(10KV三芯電纜)231A(35KV單芯電纜)260A直埋敷設長時間答應載流量(土壤熱阻系數100°C.cm/W)(10KV三芯電纜)217A(35KV單芯電纜)213A
二、依據功率配電纜的簡易核算
已知電機的額外功率為22KW,額外電壓為380V變壓器距井場400米，試問配很截面積多大的電纜線?
(銅的電阻率Ρ取0.0175)(一)有額外容量算出電機在額外功率下的額外電流
解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P為額外功率,COSφ為功率因數,按電機名牌取0.8
有S=I×U算出在額外功率下的額外電流I=S/U=27500/380=73A由核算口訣得
預算口訣：
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅晉級。
穿管根數二三四，八七六折滿載流。
闡明：
(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是"截面乘上必定的倍數"來表明，經過心算而得。
倍數隨截面的增大而減小。
"二點五下乘以九，往上減一順號走"說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm’導線，載流量為2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數聯系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
"三十五乘三點五，雙雙成組減點五"，說的是35mm"的導線載流量為截面數的3.5倍，即35×3.5=122.5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數聯系變?yōu)閮蓚€兩個線號成一組，倍數順次減0.5。即50、70mm’
導線的載流量為截面數的3倍;95、120mm"導線載流量是其截面積數的2.5倍，順次類推。
"條件有變加折算，高溫九折銅晉級"。
上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。
若鋁芯絕緣線明敷在環境溫度長時間高于25℃的區域，導線載流量可按上述口訣核算辦法算出，然后再打九折即可;
當運用的不是鋁線而是銅芯絕緣線，它的載流量要比同規范鋁線略大一些，可按上述口訣辦法算出比鋁線加大一個線號的載流量。
如16mm’銅線的載流量，可按25mm2鋁線核算16×5=80可知選用16平方的適宜
再由答應壓降算導線橫截面積電機答應最低作業電壓為此360V,變壓器的副邊電壓為380V，在額外功率下答應的最大壓降為為△U為20V，在額外功率下答應的電阻為
R線=△U/I=20/73=0.27Ω
由R線=ΡL/S，算出導線橫截面積：S=ΡL/R線
=0.0175×400/0.27Ω=24.62mm平方
定論：應選25平方的銅電纜
三、怎樣選用斷路器，熱繼電器
怎樣依據電流來挑選多大截面積的電纜，咱們挑選的電纜為銅芯電纜。
咱們舉例闡明，咱們要給一臺18.5KW的電機配線，能夠算出它的額外電流為37A，也是依據經歷1平方毫米銅線能夠經過4~6A的電流，咱們?nèi)∑渲行闹?A，那么電纜線的截面積應為37/5=6.4平方毫米。咱們的規范電纜有6平方毫米平和共10平方毫米的，為了確?？煽啃?，咱們挑選10平方的電纜。其實詳細挑選中咱們也可能會挑選6平方的，這要歸納考慮，負載作業時耗費的功率是多大，假如只要額外的60%不到的話，能夠這樣挑選，假如基本上要作業在額外功率鄰近，那只能挑選10平方的電纜了。
怎樣依據電機的功率，考慮電機的額外電壓，電流配線，選用斷路器，熱繼電器
三相二百二電機，千瓦三點五安培。
常用三百八電機，一個千瓦兩安培。
低壓六百六電機，千瓦一點二安培。
高壓三千伏電機，四個千瓦一安培。
高壓六千伏電機，八個千瓦一安培。
一臺三相電機，除知道其額外電壓以外，還必須知道其額外功率及額外電流，比方：一臺三相異步電機，7.5KW，4極(常用一般有2、4、6級，級數不一樣，其額外電流也有差異)，其額外電路約為15A。
1.斷路器：
一般選用其額外電流1.5-2.5倍，常用DZ47-6032A，
2.電線：
依據電機的額外電流15A，挑選適宜載流量的電線，假如電機頻頻發動，選相對粗一點的線，反之能夠相對細一點，載流量有相關核算口決，這兒咱們挑選4平方。
3.溝通接觸器：
依據電機功率挑選適宜巨細就行，1.5-2.5倍,一般其選型手冊上有類型，這兒咱們挑選正泰CJX2--2510，還得留意輔佐觸點的匹配，不要到時候買回來輔佐觸點不夠用。
4.熱繼電器
其整定電流都是能夠調整，一般調至電機額外電流1-1.2倍。
(1)多臺電機配導線：把電機的總功率相加乘以2是它們的總電流。
(2)在線路50米以內導線截面是：總電流除4.(再恰當放一點余量)
(3)線路長跳過50米外導線截面：總電流除3.(再恰當放一點途量)
(4)120平方以上的大電纜的電流密度要更低一些
四、小結：
斷路器挑選：
電機的額外電流乘以2.5倍，整定電流是電機的1.5倍就能夠了,這樣確保頻頻發動,也確保短路動作活絡。
熱繼電器的整定值是電機額外電流是1.1倍。
溝通接觸器：
溝通接觸器挑選是電機流的2.5倍。
這樣能夠確保長時間頻頻作業。
