金聯宇多芯高溫電纜線AFPF是什么電線？

你的位置：首頁> 金聯宇多芯高溫電纜線AFPF是什么電線？

發布時間：2023.05.09 瀏覽次數： 廣東金聯宇電纜實業有限公司

AFPF-多芯高溫電纜線金聯宇多芯高溫電纜線AFPF是什么電線？

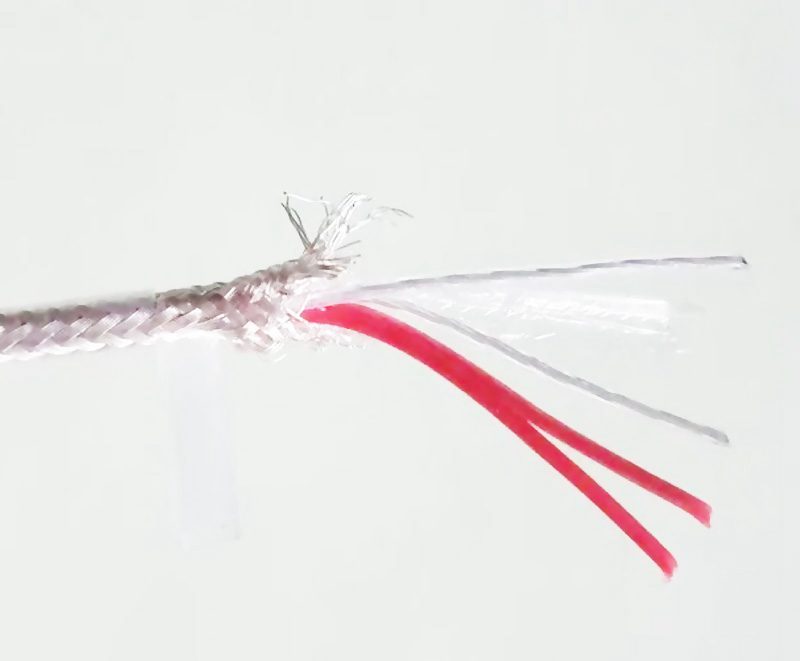

金聯宇多芯高溫電纜線AFPF

產品結構·多股鍍錫銅、鍍銀銅絞合軟導體

鍍錫銅線功能參閱GB/T4910-2009規范；鍍銀銅線功能參閱JB/T3135-2011規范；導體的結構參閱 GB/T 3956-2008 或客戶的要求

·聚全氟乙丙烯FEP絕緣；可溶性聚四氟乙烯PFA絕緣

絕緣材料功能參閱GJB773A-2000;制品電線電纜的外形尺寸按 GB/T2951-2008；制品電線電纜電功能參閱 GB/T3048-2007

·鍍錫或鍍銀屏蔽織造

·聚全氟乙丙烯FEP護套；可溶性聚四氟乙烯PFA護套

絕緣材料功能參閱GJB773A-2000;制品電線電纜的外形尺寸按 GB/T2951-2008；制品電線電纜電功能參閱 GB/T3048-2007

技能數據·溫度規模：-65~＋200℃；+250℃

·額外電壓：U0/U 300V

·測驗電壓：1500V

·絕緣電阻：20℃時應不小于 1.0×103 MΩ·km

·耐輻射性：up to 1x106 cJ/kg (up to 1 Mrad）

產品特性 ·具有優秀的耐腐蝕功能，抗油、強酸、抗強堿、強氧化劑、抗微生物、不允許任何真菌構成等

·具有優秀的電絕緣功能，具有低且簡直與頻率無關的介電特性,耐高電壓、高頻損耗小、不吸潮、吸水率 <0,01%

最小的水蒸氣浸透率（24 小時內約 0.18 mgr/cm2）、絕緣電阻大

·不易燃，自熄，阻燃測驗契合DIN VDE 0482 第265-2-1部分/EN 50265-2-1/ IEC 60332-1

·不含有害物質，契合ROHS規范

使用規模·電子職業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線以及阻燃電線

·家用電器職業中，可用于空調機，微波爐，電子消毒柜，電飯煲，電子熱水瓶，電暖器，電烤箱，電砂鍋，燈具燈飾等內部布線

·這種電纜首要用于安裝在受高熱效應影響的控制柜中以及磚廠、加熱器、廚房設備和丈量設備以及化學工業中。這些電纜不易燃，耐酸、堿、溶劑、油和汽油

技能參數

芯數×截面(mm2)	導體結構根數/線徑	絕緣	護套	20℃時導體直流電阻（Ω/km）
厚度	外徑	厚度	外徑
1×0.12	7/0.15	0.20	0.85	0.20	1.70	150.00
1×0.2	7/0.20	0.20	1.00	0.20	1.90	83.50
1×0.35	19/0.16	0.25	1.30	0.25	2.20	49.50
1×0.5	19/0.18	0.25	1.40	0.25	2.40	36.00
1×0.75	19/0.23	0.25	1.70	0.25	2.70	22.70
1×1.0	19/0.26	0.25	1.80	0.25	2.80	19.00
2×0.035	7/0.08	0.20	0.65	0.20	2.20	525.00
3×0.05	7/0.10	0.20	0.70	0.25	2.40	330.00
3×0.08	7/0.12	0.20	0.78	0.25	2.50	227.00
4×0.08	7/0.12	0.20	0.78	0.25	2.80	227.00
6×0.08	7/0.12	0.20	0.78	0.25	3.20	227.00
2×0.12	7/0.15	0.20	0.85	0.25	2.70	150.00
3×0.12	7/0.15	0.20	0.85	0.25	2.70	150.00
4×0.12	7/0.15	0.20	0.85	0.25	3.00	150.00
5×0.12	7/0.15	0.20	0.85	0.30	3.30	150.00
6×0.12	7/0.15	0.20	0.85	0.30	3.60	150.00
7×0.12	7/0.15	0.20	0.85	0.30	3.60	150.00
8×0.12	7/0.15	0.20	0.85	0.30	3.90	150.00
10×0.12	7/0.15	0.20	0.85	0.30	4.50	150.00
12×0.12	7/0.15	0.20	0.85	0.30	4.60	150.00
19×0.12	7/0.15	0.20	0.85	0.35	5.50	150.00
2×0.2	7/0.20	0.20	1.00	0.25	2.90	83.50
3×0.2	7/0.20	0.20	1.00	0.25	3.00	83.50
4×0.2	7/0.20	0.20	1.00	0.30	3.50	83.50
5×0.2	7/0.20	0.20	1.00	0.30	3.80	83.50
6×0.2	7/0.20	0.20	1.00	0.30	4.20	83.50
7×0.2	7/0.20	0.20	1.00	0.30	4.20	83.50
8×0.2	7/0.20	0.20	1.00	0.35	4.50	83.50
10×0.2	7/0.20	0.20	1.00	0.35	5.20	83.50
12×0.2	7/0.20	0.20	1.00	0.35	5.40	83.50
19×0.2	7/020	0.20	1.00	0.40	6.40	83.50
2×0.35	19/0.16	0.25	1.30	0.25	3.50	49.50
3×0.35	19/0.16	0.25	1.30	0.25	3.60	49.50
4×0.35	19/0.16	0.25	1.30	0.30	4.25	49.50
5×0.35	19/0.16	0.25	1.30	0.35	4.70	49.50
6×0.35	19/0.16	0.25	1.30	0.35	5.00	49.50
7×0.35	19/0.16	0.25	1.30	0.35	5.10	49.50
8×0.35	19/0.16	0.25	1.30	0.35	5.50	49.50
10×0.35	19/0.16	0.25	1.30	0.40	6.50	49.50
12×0.35	19/0.16	0.25	1.30	0.40	6.70	49.50
19×0.35	19/0.16	0.25	1.30	0.50	8.00	49.50
2×0.5	19/0.18	0.25	1.40	0.25	3.80	36.00
3×0.5	19/0.18	0.25	1.40	0.25	3.90	36.00
4×0.5	19/0.18	0.25	1.40	0.30	4.60	36.00
5×0.5	19/0.18	0.25	1.40	0.35	5.00	36.00
6×0.5	19/0.18	0.25	1.40	0.35	5.40	36.00
7×0.5	19/0.18	0.25	1.40	0.35	5.40	36.00
8×0.5	19/0.18	0.25	1.40	0.35	5.90	36.00
10×0.5	19/0.18	0.25	1.40	0.40	7.00	36.00
12×0.5	19/0.18	0.25	1.40	0.40	7.20	36.00
19×0.5	19/0.18	0.25	1.40	0.50	8.50	36.00
20×0.6	19/0.20	0.25	1.50	0.50	9.50	36.00
2×0.75	19/0.23	0.25	1.70	0.30	4.60	22.70
3×0.75	19/0.23	0.25	1.70	0.40	4.80	22.70
4×0.75	19/0.23	0.25	1.70	0.40	5.50	22.70
5×0.75	19/0.23	0.25	1.70	0.40	6.00	22.70
6×0.75	19/0.23	0.25	1.70	0.40	6.40	22.70
7×0.75	19/0.23	0.25	1.70	0.40	6.40	22.70
8×0.75	19/0.23	0.25	1.70	0.40	6.90	22.70
10×0.75	19/0.23	0.25	1.70	0.40	8.20	22.70
12×0.75	19/0.23	0.25	1.70	0.50	8.50	22.70
19×0.75	19/0.23	0.25	1.70	0.60	10.20	22.70
2×1	19/0.26	0.25	1.80	0.30	4.70	19.00
3×1	19/0.26	0.25	1.80	0.35	4.80	19.00
4×	19/0.26	0.25	1.80	0.40	5.60	19.00
5×1	19/0.26	0.25	1.80	0.40	6.20	19.00
6x1	19/0.26	0.25	1.80	0.40	6.80	19.00
7x1	19/0.26	0.25	1.80	0.40	6.80	19.00
8×1	19/0.26	0.25	1.80	0.40	7.30	19.00
10×1	19/0.26	0.25	1.80	0.50	8.80	19.00
12x1	19/0.26	0.25	1.80	0.50	9.00	19.00
19×1	19/0.26	0.25	1.80	0.60	10.80	19.00
2×1.5	19/0.32	0.30	2.25	0.40	5.80	11.70
3×1.5	19/0.32	0.30	2.25	0.40	6.00	11.70
4×1.5	19/0.32	0.30	2.25	0.40	6.80	11.70
5×1.5	19/0.32	0.30	2.25	0.40	7.50	11.70
6×1.5	19/0.32	0.30	2.25	0.50	8.40	11.70
7×1.5	19/0.32	0.30	2.25	0.50	8.40	11.70
8x1.5	19/0.32	0.30	2.25	0.50	9.00	11.70
10×1.5	19/0.32	0.30	2.25	0.50	10.50	11.70
12×1.5	19/0.32	0.30	2.25	0.60	11.20	11.70
19×1.5	19/0.32	0.30	2.25	0.70	13.20	11.70
2×2.5	19/0.41	0.40	2.80	0.40	7.00	11.70
3×2.5	19/0.41	0.40	2.80	0.40	7.20	6.86
4×2.5	19/0.41	0.40	2.80	0.40	8.20	6.86
5×2.5	19/0.41	0.40	2.80	0.50	9.20	6.86
6×2.5	19/0.41	0.40	2.80	0.50	10.00	6.86
7×2.5	19/0.41	0.40	2.80	0.50	10.00	6.86
8×2.5	19/0.41	0.40	2.80	0.60	11.00	6.86
10×2.5	19/0.41	0.40	2.80	0.70	13.20	6.86
